106 pour drift ...

Message  ACR le Ven 11 Déc - 21:18:01

j'ai rentré un petit projet rapide  ..   pour faire du drift sur piste , une 106  avec un cœur de moto
 -- un copain à eu cette envie , mais ne sent pas capable  de réaliser le principal de cette modif  ---   le but  =  assembler une caisse et un chassis de kart



 les roues seront seront changés plus tard  ( il faut refaire des moyeux au bon perçage )



1ére approche de la coupe réelle








_________________
-- le custom , il n'y a que çà de vrai  et comme toujours a la méthode " débrouille "--
avatar
ACR
Admin

Messages : 1801
Date d'inscription : 02/07/2013
Age : 60
Localisation : BORDEAUX

http://atelier-des-tares.forumactif.org

Revenir en haut Aller en bas

Re: 106 pour drift ...

Message  ACR le Mar 15 Déc - 14:09:05

QUESTION  =   y aurait-il des projets  " prémonitoire " où nuisible  ...   scratch

explication  : lors du démontage le proprio à mis le feu ( un peu chez lui  :essence )  en coupant vulgairement le fond de coffre  , puis à éclater un disque de 230 dans une doublure  What a Face
depuis que je bosse dessus  :
- la scie sauteuse à rendu l'âme sur la fabrication des roues en bois
- un passage de roue a pris feu en meulant les joints
- en coupant dehors le chassis le feu c'est déclaré dans mon tas de carton et plastique
- en soudant , je me suis brulé au moins 30fois avec ses putains de boulettes de soudure
- en soudant aussi , par rapport a la colle joint prise sous les entre-tôles , une boulette est venu se loger dans mes cheveux = résultat une bonne 15aine de cm de moins et quelques trous
- j'ai éclaté mes pompes
- 10 mn après avoir mis mes pompes neuves , une passe sous la meule se prenant certainement pour de la tôle

tous çà sur 4 jours  , du jamais vu   affraid

j'ai quand méme bossé un peu    geek

 j'ai du réalisé des roues en bois pour passer le chassis sans couper les ailes



avec des morceaux existants couper ailleurs  , j'ai fermé le renforcement de longeron ext ..



ensuite j'ai commencé à décapiter  le chassis






je me suis aperçu que le moteur ne pouvait pas sortir ( où renter ) avec le chassis entier  alors je modifie pour le sortir par l'ar   geek
donc avec des morceaux nettoyés ...




puis approche du morceau  ...

  j'ai raccourci la jupe ...

_________________
-- le custom , il n'y a que çà de vrai  et comme toujours a la méthode " débrouille "--
avatar
ACR
Admin

Messages : 1801
Date d'inscription : 02/07/2013
Age : 60
Localisation : BORDEAUX

http://atelier-des-tares.forumactif.org

Revenir en haut Aller en bas

Re: 106 pour drift ...

Message  xrrst11 le Mer 16 Déc - 8:35:07

Il y a vraiment des tarés partout
avatar
xrrst11

Messages : 140
Date d'inscription : 30/09/2014
Localisation : Aude

Revenir en haut Aller en bas

Re: 106 pour drift ...

Message  ACR le Mer 16 Déc - 21:12:08

mise a niveau stable de la caisse , puis mise en place du chassis

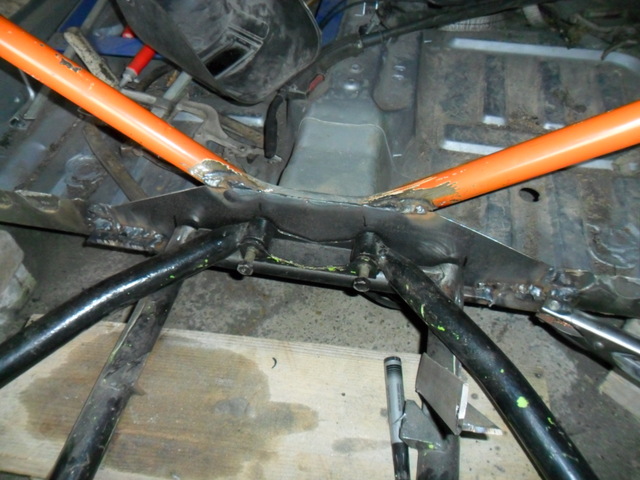

réalisation d'une platine centrale





puis 2 contreforts pou tenir la caisse sur l'ar



puis toujours en récupérant les tubes du chassis ou de l'arceau ar




récupération aussi des attaches d'amortos que je vais diviser en deux puisqu'il n'y a plus besoin de réglage





il manquait les pieds centraux de l'arcea



ensuite  une autre barre de maintien


_________________
-- le custom , il n'y a que çà de vrai  et comme toujours a la méthode " débrouille "--
avatar
ACR
Admin

Messages : 1801
Date d'inscription : 02/07/2013
Age : 60
Localisation : BORDEAUX

http://atelier-des-tares.forumactif.org

Revenir en haut Aller en bas

Re: 106 pour drift ...

Message  ACR le Jeu 17 Déc - 21:43:37

maintenant il faut que je glisse le morceau av de l'arceau qui provient d'une autre caisse où il était soudé donc récupéré  trop court  ...

réalisation de pied pour l'avant



mise en place



après un positionnement a la sangle et au vérin  ,  réalisation de manchons et soudure

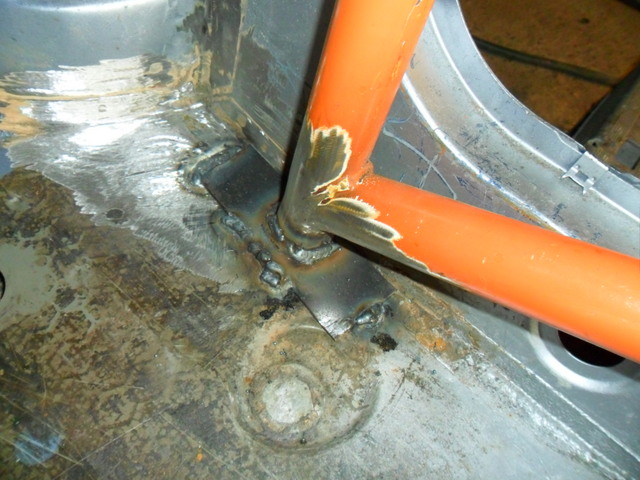

 soudage avec semelle

et demain , j'attaque çà ..


_________________
-- le custom , il n'y a que çà de vrai  et comme toujours a la méthode " débrouille "--
avatar
ACR
Admin

Messages : 1801
Date d'inscription : 02/07/2013
Age : 60
Localisation : BORDEAUX

http://atelier-des-tares.forumactif.org

Revenir en haut Aller en bas

Re: 106 pour drift ...

Message  Zamac le Ven 18 Déc - 9:02:18

Encore une fois, beau boulot vieux taré.
avatar
Zamac

Messages : 351
Date d'inscription : 24/07/2013
Age : 59
Localisation : Gironde

Revenir en haut Aller en bas

Re: 106 pour drift ...

Message  ACR le Ven 18 Déc - 21:07:35

préparation des platines ..



puis les platines de la futur traverse  ( démontable )

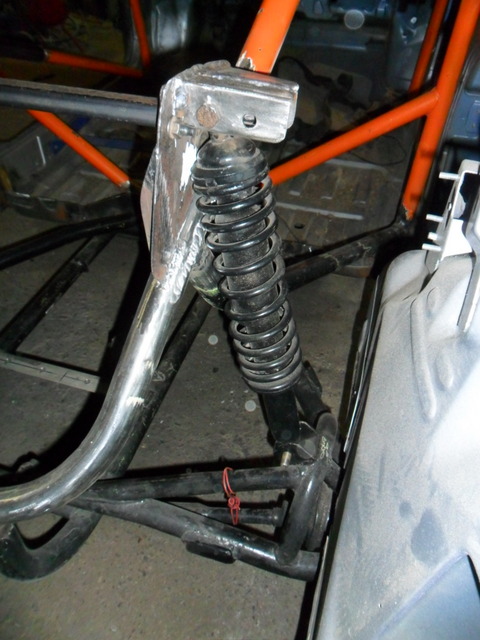

pointage du support d'amortos





après soudage de la travers sur ses platines , pose des 1er renforts



pose d'un autre renfort




démontage et finition des soudures



voilà j'ai terminé  ...
